建筑石料的質量是很重要的，而質量不但來源于砂石設備和工藝，還來源于原材料的質量。如何選購天然石料在現在的砂石制造行業中占有很大空間。巖石由形成條件不同可分為變質巖、巖漿巖和沉積巖。

巖漿巖中在建筑石料行業中常用的天然石料有：花崗巖、輝綠巖、玄武巖等。

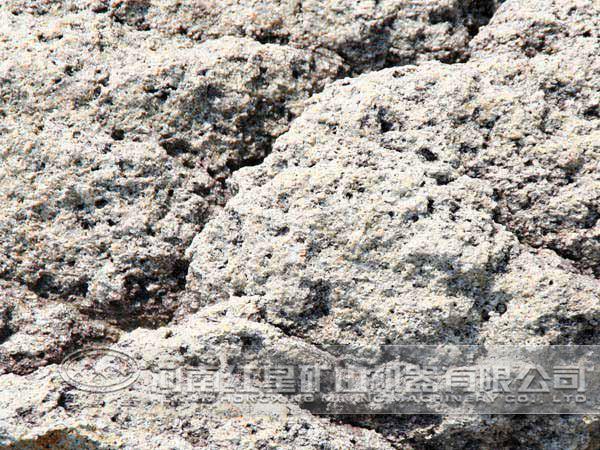

花崗巖由石英、長石和少量云母所組成，有時還含有少量的暗色礦物如角閃石、輝石等。花崗巖是全晶質或斑狀結構，呈塊狀構造。按結晶顆粒大小不同，分為細粒、中粒、粗粒、斑狀等不同種類。表觀密度為（2500～2700）kg/m3，干燥抗壓強度為（90～160）MPa，吸水率一般小于1%，抗凍標號可達F100～F200以上，耐風化、耐酸和耐堿性能良好，良好的耐磨性，十分優良的建筑石料，飾面板材。

輝綠巖由長石、輝石或橄欖石等礦物組成，為全晶質的中粒或細粒結構，呈塊狀構造。表觀密度為（2500～3000）kg/m3，抗壓強度為（100～200）MPa，吸水率小于1%，抗凍性能良好。是良好的飾面材料。

玄武巖由斜長石、輝石及橄欖石組成，呈玻璃質或隱晶質結構，并常存在氣孔及塊狀或杏仁狀構造。致密玄武巖的表觀密度可達（2900～3300）kg/m3，抗壓強度因構造不同而波動較大，約為（80～250）MPa，致密玄武巖的強度和耐久性都很好，加工困難，主要用作筑路材料、堤岸的護坡材料等。

沉積巖在建筑石料行業中常用的天然石料有：石灰巖、砂巖等。

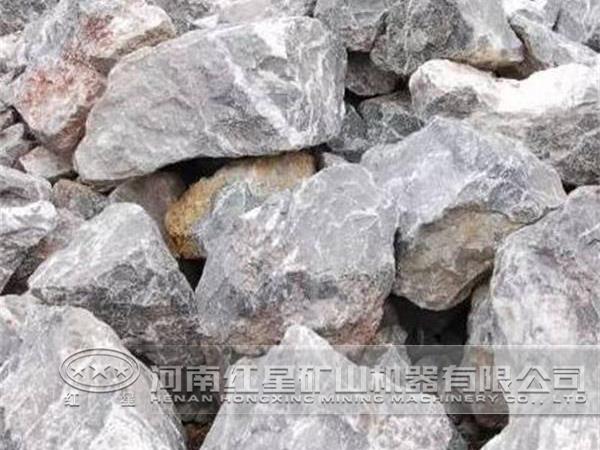

石灰巖的礦物成分主要是方解石，此外尚有氧化硅、白云石及粘土等。一般為結晶質結構，呈層狀構造。強度和耐久性均不如花崗巖，表觀密度為2000kg/m3～2800kg/m3，抗壓強度為（60～150）MPa，吸水率為0.1%～4.5%。分布廣，硬度小，開采加工容易，廣泛用于建筑工程及水利工程中。但不宜用于含游離CO2較多或酸性較高的水中。泥灰巖、鈣質粘土巖：強度低、耐水性差、易風化，不能作為建筑石材。

砂巖由石英砂經天然膠結物膠結而成的。有時在其中也有長石、云母和其它礦物顆粒。砂巖一般為粒狀結構，并呈層狀構造。命名：根據膠結物不同如氧化硅膠結：質砂巖；碳酸鈣膠結：灰質砂巖；氧化鐵膠結：鐵質砂巖；粘土膠結：粘土質砂巖。砂巖的性能與膠結物的種類及密實程度有關。致密的硅質砂巖：表觀密度可達（2600～2800）kg/m3，抗壓強度可達（45～100）MPa，但較難加工。灰質砂巖：加工較易，其強度可達（60～80）MPa，是砂巖中較常用的一種。鐵質砂巖次于灰質砂巖，但仍能用于比較次要的工程。粘土質砂巖遇水軟化，不能用于水工建筑物。

變質巖在建筑石料行業中常用的天然石料有：片麻巖、大理巖、石英巖、板巖等。

常用的片麻巖是花崗片麻巖，由花崗巖變質而成的。礦物成分與花崗巖相似，結晶顆粒是等粒的或斑狀的，呈片麻狀或帶狀構造。即淺色的礦物石英、長石與深色礦物云母、角閃石等呈條帶狀排列，外觀非常美麗。表觀密度為（2300～3000）kg/m3。垂直于片理方向的抗壓強度大，可達（90～200）MPa。沿片理方向較易開采加工，但在冰凍作用下易成層剝落。質優花崗片麻巖用途與花崗巖基本相同。

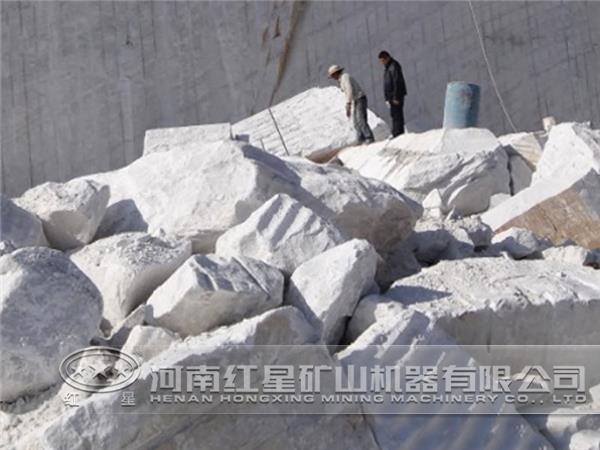

大理巖是由石灰巖或白云巖變質而成，主要礦物成分仍是方解石或白云石。經變質后，結晶顆粒直接結合，構造致密，強度可達（100～200）MPa。大理巖硬度不大，易于加工及磨光，適宜用作建筑物內部裝飾。對CO2和酸的耐久性不高，經常接觸風化，失去美麗的光澤。

石英巖是由砂巖變質而成的。變質后，原來砂巖中的石英顆粒和天然膠結物重新結晶。質地均勻密實，強度（100～300）MPa，耐久性很高。但硬度大，開采加工很困難，常以不規則的塊狀石料應用于建筑物中。

板巖是由粘土或頁巖變質而成。比頁巖堅硬，且極易劈成薄板，具有良好的耐久性，主要用于覆蓋屋頂，而且有青、綠、紅、黑等各種顏色，用于屋面頗為美觀。
