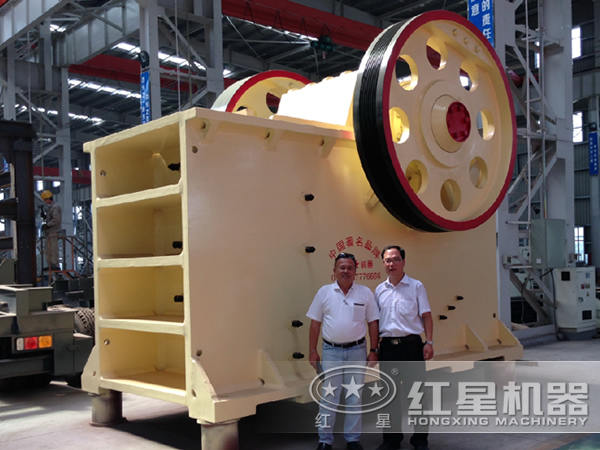

PEC系列鐵合金強力破碎機屬于雙肘板簡擺顎式破碎機。其結構如圖一所示，主要由機架、動顎、連桿部、肘板部、調整部、傳動部等組成。破碎機工作時，電動機通過三角皮帶和皮帶輪驅動偏心軸旋轉，使連桿體上下運動，帶動肘板推動動顎前后運動，從而使進入破碎腔的物料在沖擊、擠壓、彎曲等載荷作用下被破碎，下文是對其結構的簡單闡述。

一、兩種常用鐵合金強力破碎機主要技術參數

二、機器的主要特點

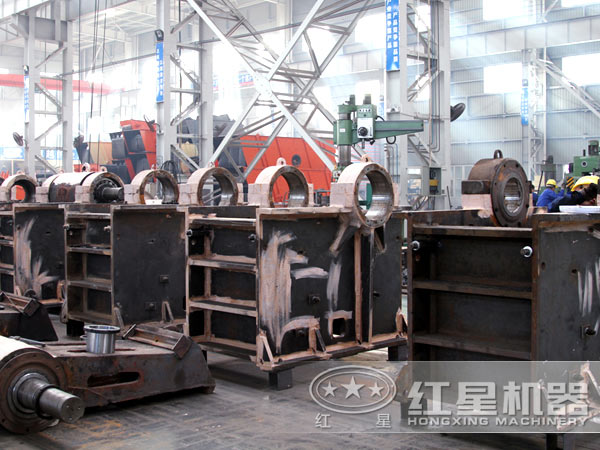

1）強度高 該機結構堅固，機架采用精選鋼板焊接而成，肘板和偏心軸等零件均采用質優合金鋼制造。整機強度遠遠高于普通破碎機，因而可破碎抗壓強度不大于1500MPa的各種鐵合金。

2）破碎腔 圖二分別為兩種破碎機的腔形曲線。從圖上可以看出普通顎式破碎機腔形只有一個嚙角（一般為18°—22°），理論分析和生產實踐均已證明這種腔形不合理，更不適合破碎微碳鉻鐵這類高強度的物料，且該種腔形處理能力低，齒板磨損不均勻。而PEC系列破碎機腔形為變嚙角曲線腔形，嚙角自進料口逐漸減小，在主要破碎區的嚙角也遠小于普通顎式破碎機的嚙角，其優點是物料排料容易，不以阻塞，處理能力高，產品粒度均勻，對破碎高強度鐵合金更為適合。

PEC系列破碎機齒板上的齒形采用圓弧形，有利于提高齒板壽命和物料的向下運動，不會出現卡、阻料現象，使用效果也優于普通顎式破碎機的梯型齒形。

3）齒板 齒板是直接破碎物料的零件，齒板壽命的長短是衡量破碎機的一個重要指標，經考察和理化分析試驗，國外鐵合金強力破碎機基本采用特殊高錳鋼材質。根據國內實際情況和試驗研究，我們采用ZGMn13Cr材料。上海申佳鐵合金有限公司的使用表明，我們國產齒板的使用壽命已達到2000噸/付以上，且效果很好，已完全可以取代進口齒板。

4）肘板和肘板座 肘板和肘板座是破碎機的主要傳力件之一 。肘板的運動為復雜平面運動，它與肘板座之間相對運動為滾動或滑動或滾滑動結合。為減少摩擦，PEC系列破碎機在設計上肘板與肘板座之間的相對運動主要采用滾動結構。

由于肘板和肘板座承受巨大的沖擊破碎力，因此要求它們必須具有足夠的強度和良好的抗磨性。PEC系列破碎機的肘板和肘板座均采用質優合金鋼鍛造而成，其接觸面還經過熱處理，使其表面具有很高的硬度。而普通顎式破碎機的肘板則是由普通灰鑄鐵制造的。

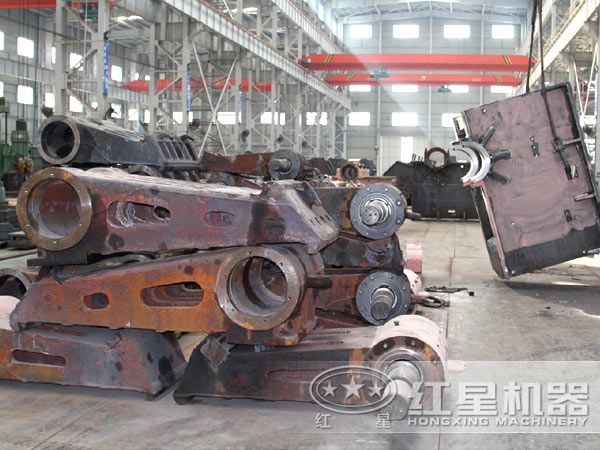

5）連桿 連桿是破碎機將旋轉運動轉化為直線運動的主要部件。連桿下部承受著巨大的破碎力，上海申佳鐵合金有限公司進口的破碎機在使用過程中，中、下部出現斷裂，經分析研究，主要原因有：

a）斷面強度不夠，結構設計存在缺陷，存在應力集中現象。

b）嚴重過載 ，鐵合金強力破碎機給排料均有要求，如上海申佳鐵合金有限公司進口的破碎機要求給料厚度為50—70MM且應分批給料，而實際操作中，受鐵合金澆鑄厚度的影響，有時給料厚度過大，形成超載負荷，從而造成連桿的損壞。（上海申佳鐵合金有限公司在破碎中碳鉻鐵時，有時給料厚度達到100MM）

根據上述分析和出現的問題，我們設計的連桿在結構上進行了改進，克服了進口破碎機的缺點，同時在選材上也優于進口破碎機的連桿，使其具有更高的強度和更合理的結構，以適應更多場合的要求。

6）動顎 進口破碎機動顎94年時下部也出現過裂紋，問題的原因除嚴重超載外，本身的結構設計也存在問題。本機在結構上進行了改進，在顎式破碎機鄂板選材上也優于進口破碎機。

7）齒板 國產齒板的使用壽命目前已達到甚至超過了國外齒板的水平，質量穩定，耐用度良好，其價格卻只有進口同類產品的1/5，優勢明顯。
